7.12.4.          Démontage des systèmes de biellettes

Lire attentivement * 1.2.1.



COUPLE DE SERRAGE

Bielle simple à bielle double (1)     50 Nm (5,0 kgm)



·             Déposer l’ensemble systèmes de biellettes suspension complet, voir* 7.12.3.

·             Dévisser et retirer l’écrou (1).

·             Sortir la vis du côté opposé et récupérer la rondelle.

·             Déposer la bielle simple.

·             Déposer la douille droite (2) et la douille gauche (3) de la bielle simple.

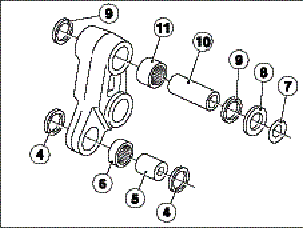

APRmo_RS125_I##7##t_0175_01.eps

·             Déposer les déflecteurs d’huile (4) de la bielle double.

·             Sortir le goujon (5).

·             A l’aide d’un extracteur spécial, extraire la cage de roulements à rouleaux (6).

·             Retirer le ressort Belleville (7).

·             Retirer le joint d’étanchéité (8).

·             Déposer les deux joints d’huile (9).

·             Sortir le goujon (10).

·             A l’aide d’un extracteur spécial, extraire la cage de roulements à rouleaux (11).



APRmo_RS125_I##7##t_0176_01.eps

·             Retirer les deux joints d’étanchéité (12).

·             Déposer les deux joints d’huile (13).

·             Sortir le goujon (14).

·             A l’aide d’un extracteur spécial, extraire la cage de roulements à rouleaux (15).

IMPORTANT Laver tous les composants avec du détergent propre.
