7.12.2.
INSTALLATION
DE L’AMORTISSEUR
Lire attentivement COUPLES DE
SERRAGE Amortisseur au
cadre (1) 50 Nm (5,0 kgm) Amortisseur aux
systèmes de biellettes (2) 25
Nm (2,5 kgm) Systèmes de
biellettes au cadre (3) 50
Nm (5,0 kgm) |
|
|
·

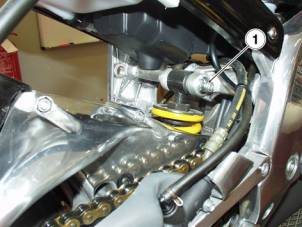

Positionner
l’amortisseur en l’introduisant du bas. ·
Insérer la
vis supérieure amortisseur avec sa rondelle du côté gauche. ·
Intervenir
du côté opposé pour serrer l’écrou (1). |
APRmo_RS125_I##7##r_0170_01.jpg |
|
·

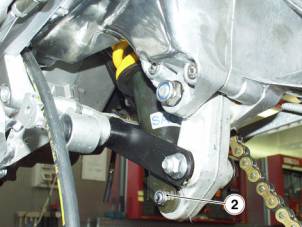

Positionner
les systèmes de biellettes sur l’amortisseur. ·
Insérer la
vis inférieure amortisseur du côté droit. ·
Intervenir
du côté opposé pour serrer l’écrou (2). |
APRmo_RS125_I##7##r_0171_01.jpg |
|
·

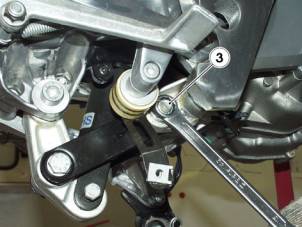

Positionner
la double bielle dans le logement sur le cadre. ·
Insérer la
vis de fixation systèmes de biellettes au cadre avec sa rondelle du côté
gauche. ·
Intervenir
du côté opposé pour serrer l’écrou (3). ·
Retirer le
support entre le bras oscillant et le sous-cadre support de selle. |
APRmo_RS125_I##7##r_0172_01.jpg |
