7.12. suspension arriere
7.12.1. DEPOSE DE L’AMORTISSEURLire attentivement COUPLES DE
SERRAGE Amortisseur au cadre (1) 50
Nm (5,0 kgm) Systèmes de biellettes au cadre (2) 50
Nm (5,0 kgm) Amortisseur aux systèmes de biellettes (3) 25 Nm (2,5 kgm) |
|
|
·
Placer le
véhicule sur la béquille de soutien avant
(OPT), voir ·
Placer le
véhicule sur la béquille de soutien arrière (OPT), voir ·
Placer un
support entre le bras oscillant et le sous-cadre support de selle de façon à
ce que l’amortisseur soit en position neutre. ·

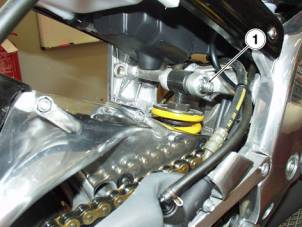

Intervenir
du côté droit pour dévisser et retirer l’écrou supérieur (1). ·
Sortir la
vis du côté opposé et récupérer la rondelle. |
APRmo_RS125_I##7##r_0166_01.jpg |
|
·

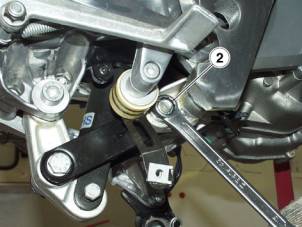

Intervenir
du côté droit pour dévisser et retirer l’écrou (2). ·
Sortir la
vis du côté opposé et récupérer la rondelle. |
APRmo_RS125_I##7##r_0167_01.jpg |
|
·

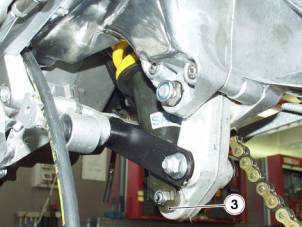

Intervenir
du côté gauche pour dévisser et retirer l’écrou (3). ·
Sortir la
vis du côté opposé. |
APRmo_RS125_I##7##r_0168_01.jpg |
|
·

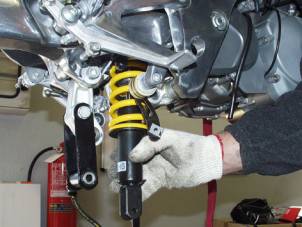

Déposer
l’amortisseur en le sortant vers le bas. |
APRmo_RS125_I##7##r_0169_01.jpg |
