7.7. FREIN AVANT

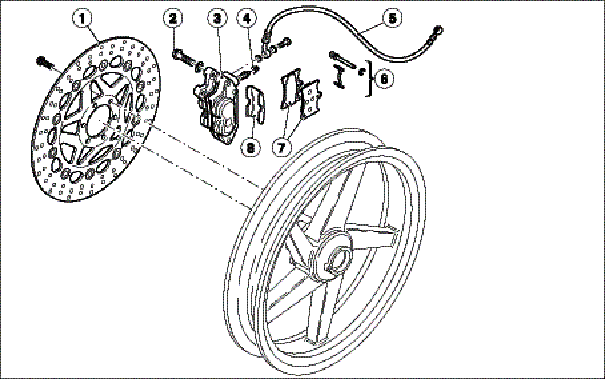

7.7.1. SCHEMA DU FREIN AVANT

APRmo_RS125_I##7##t_0227_01.eps

Clé de lecture :

1. Disque de frein

2. Vis de fixation étrier de frein

3. Etrier de frein

4. Clapet purgeur

5. Durit liquide de freins

6. Butée plaquettes de frein

7. Plaquettes de frein

8. Cache de protection plaquettes de frein

Pour toute autre information :

- voir 1.3.1;

- voir 2.12.1;

- voir 2.12.5;

- voir 2.12.3.

ATTENTION En cas de dépose / repose de l’étrier de frein, remplacer les vis de fixation étrier par deux vis neuves du même type.
