7.6.6. Repose de la roue arrière complète

Lire attentivement 1.2.1.

COUPLES DE SERRAGE

Ecrou axe de roue (7) 100 Nm (10,0 kgm).

ATTENTION Avant de procéder aux opérations qui suivent, laisser refroidir le moteur et le pot d’échappment jusqu’à l’obtention de la température ambiante, afin d’éviter de se brûler. En cours de dépose, veiller à ne pas endommager la Durit, le disque et les plaquettes de frein.

· Enduire légèrement de graisse les logements externes du moyeu de roue.

IMPORTANT Ne pas inverser l’entretoise gauche (1) et l’entretoise droite (2).

· Insérer l’entretoise gauche (1) et l’entretoise droite (2) dans leur logement moyeu de roue.

APRmo_RS125_I##7##t_0222_01.eps

ATTENTION Avant de procéder à la repose, s’assurer du bon positionnement de la plaque de support étrier de frein (3) ; la fente de la plaque doit être emboîtée dans le pion d’arrêt dans la partie inférieure du bras gauche du bras oscillant. Faire attention durant l’insertion du disque dans l’étrier de frein.

APRmo_RS125_I##7##t_0223_01.eps

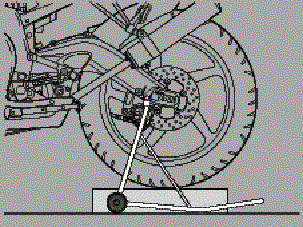

· Positionner la roue entre les bras du bras oscillant au-dessus du support.

DANGER Ne pas introduire de doigts entre la chaîne et la couronne dentée.

· Faire avancer la roue et positionner la chaîne de transmission sur la couronne dentée.

· Faire reculer la roue jusqu’à ce que le trou central soit bien aligné avec les trous sur le bras oscillant.

APRmo_RS125_I##7##t_0224_01.eps

IMPORTANT Ne pas inverser le tendeur de chaîne droit (4) et le gauche (5).

· Insérer correctement le tendeur de chaîne droit (4) et le gauche (5) dans leur logement sur le bras oscillant.

· Enduire uniformément l’axe de roue (6) d’un film de graisse.

· Introduire entièrement l’axe de roue (6) du côté gauche.

IMPORTANT S’assurer que l’axe de roue (6) est inséré entièrement, avec la tête dans le logement spécial sur le tendeur de chaîne gauche (5).

APRmo_RS125_I##7##t_0225_01.eps

· Positionner la rondelle et serrer l’écrou (7) manuellement.

· Contrôler la tension de la chaîne, voir i 2.21.1.

· Serrer l’écrou (7).

ATTENTION Après repose, actionner à plusieurs reprises le levier du frein arrière et contrôler le bon fonctionnement du système de freinage. Contrôler le centrage de la roue.

APRmo_RS125_I##7##t_0226_01.eps
