7.6.3. Démontage de la roue arrière

Lire attentivement 1.2.1.

· Déposer la roue arrière, voir 7.6.2.

· A l’aide d’un chiffon propre, nettoyer le moyeu de part et d’autre.

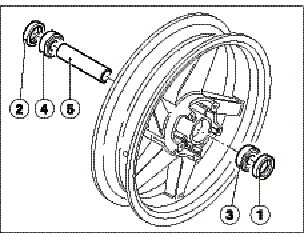

· Déposer le déflecteur d’huile (1-2).

· A l’aide de l’extracteur spécial, extraire le roulement droit (3) et ensuite le gauche (4).

ATTENTION Après toute dépose, les roulements doivent être contrôlés et si nécessaire remplacés..

· Récupérer l’entretoise interne (5).

· Nettoyer soigneusement l’intérieur du moyeu.

APRmo_RS125_I##7##t_0220_01.eps

IMPORTANT Laver tous les composants avec du détergent propre.

ATTENTION Lors de la repose des roulements, utiliser un jet de montage ayant un diamètre égal à la bague externe des roulements. Ne pas frapper sur les billes et/ou sur la bague interne. S’assurer que le roulement gauche (4) bute parfaitement.
