7.4.11.          Dépose du cadre

Lire attentivement * 1.2.1.



COUPLES DE SERRAGE

Amortisseur au cadre (1)                 50 Nm (5,0 kgm)

Systèmes de biellettes au cadre (2)              50 Nm (5,0 kgm)

Vis supports repose-pieds (3)       22 Nm (2,2 Kgm)

Vis supérieures (5)                           22 Nm (2,2 Kgm)



IMPORTANT Un chevauchement  éventuel des opérations , à cause des différents renvois à d’autres chapitres, doit être interprété de manière logique, afin d’éviter la dépose non nécessaire de certains composants..





·             Déposer le moteur du cadre, voir * 6.2.3.

·             Déposer le support tableau de bord, voir

* 7.4.2.

·             Déposer le train avant avec la roue avant, voir* 7.9.2.

·             Débrancher les deux connecteurs avertisseur sonore.




·             Intervenir du côté droit pour dévisser et retirer l’écrou supérieur (1).

·             Sortir la vis de l’autre côté et récupérer la rondelle.




·             Intervenir du côté droit pour dévisser et retirer l’écrou (2).

·             Sortir la vis du côté opposé et récupérer la rondelle.

·             Déposer le bras oscillant avec l’amortisseur,  voir

* 7.11.1.

·             Déposer la béquille latérale, voir * 7.4.9.

·             Déposer le support repose-pied droit pilote, voir* 7.4.4.


·             Dévisser et retirer les deux vis (3).

·             Déposer le support repose-pied gauche pilote.




·             Débrancher le connecteur du relais de démarrage.




·             Débrancher le connecteur de l’inverseur route-croisement gauche.




·             Débrancher les deux connecteurs de l’inverseur route-croisement droit.




·             Débrancher le connecteur et le câble de masse de la bobine.




·             Déposer le support de selle complet de carburateur, réservoir d’huile et boîtier de filtre à air, voir

* 7.4.10.

·             Intervenir des deux côtés du véhicule pour dévisser et retirer les deux vis avant (4).

·             Déposer les deux supports de radiateur montés sur le cadre support de batterie.

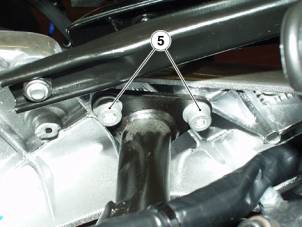

·             Intervenir des deux côtés du véhicule pour dévisser et retirer les deux vis supérieures (5).

·             Déposer la plaque supportant le cadre.
