7.4.4.              DEPOSE DU SUPPORT REPOSE-PIED DROIT PILOTE



COUPLES DE SERRAGE

Vis (1)                                       3 Nm (0,3 Kgm)

Vis (2)                                       10 Nm (1,0 Kgm)

Vis (3)                                       22 Nm (2,2 Kgm)

Vis (5)                                       2 Nm (0,2 Kgm)



·             Dévisser et retirer la vis (1).

·             Dévisser et retirer les deux vis (2) en  récupérant les écrous, les douilles, les rondelles et la protection (4).

·             Dévisser et retirer les deux vis (3).

·             Déposer le support de repose-pied pilote complet de tringle maître-cylindre frein, levier frein et repose-pied pilote.

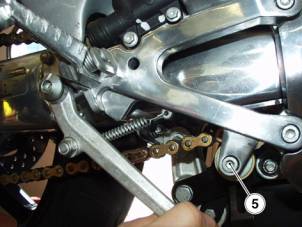

·             Si nécessaire, déposer le tendeur de chaîne en dévissant la vis (5).
