7.4.3.
DEPOSE DE
LA SERRURE DE SELLE
COUPLEs DE
SERRAGE Vis (1) 10 Nm
(1,0 kgm) ·
Déposer la
selle, voir ·
Déposer le
couvre-support de selle gauche, voir ·
Dévisser
et retirer les deux vis (1) en récupérant les deux écrous. |
APRmo_RS125_I##7##r_0103_01.jpg |
|
·

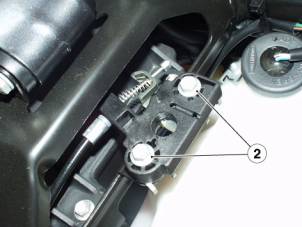

Dévisser
et retirer les deux vis (2). |
APRmo_RS125_I##7##r_0104_01.jpg |
|
·
Déposer la
serrure complète. |
APRmo_RS125_I##7##t_0105_01.jpg |
