7.2.6.              DEPOSE COMMUTATEUR D’ALLUMAGE/ANTIVOL DE DIRECTION

Lire attentivement * 1.2.1.



COUPLE DE SERRAGE

Vis (5-6)                                   25 Nm (2,5 kgm)



·             Sortir la plaque supérieure fourche, voir * 2.16.1.

·             Lever le réservoir, voir * 2.9.1.

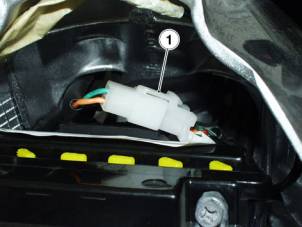

·             Débrancher du câblage principal le connecteur (1) du barillet clef de contact.

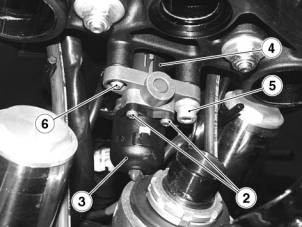

·             Dévisser et retirer les deux vis (2).

·             Déposer le commutateur, en le retirant du bas (3).

·             Si nécessaire déposer complètement le commutateur d’allumage/antivol de direction (4) :

·             Exécuter les cinq premières opérations.

·             Dévisser et retirer les deux vis (5-6).

·             Déposer le commutateur d’allumage/antivol de direction (4), en le retirant du bas.
