6.3.3. DEPOSE DE LA SOUPAPE D’ECHAPPEMENT (RAVE)

Lire attentivement 1.2.1.

COUPLE DE SERRAGE

Vis soupape RAVE (2) 10 Nm (1,0 kgm)

· Déposer le réservoir de carburant, voir 4.1.1.

· Déposer la batterie avec le boîtier support de batterie, voir 7.2.1.

PARTIELLE

· Déplacer le soufflet de protection (1).

· Dévisser et retirer les deux vis (2) en récupérant les rondelles de serrage.


Si la soupape se déplace librement :

· Extraire du cylindre l’ensemble soupape d’échappement et le câble flexible.

· Tourner le logement de la queue de soupape (3) de 180° et débrancher le câble flexible (4).

Si la soupape d’échappement est bloquée en position d’ouverture (à cause des residus de combustion) :

· Pousser en arrière le logement de la queue de soupape (3) avec un tournevis (3).

ATTENTION Veiller à ne pas endommager la surface d’étanchéité.

· Tourner le logement de la queue de soupape (3) de 180° et débrancher le câble flexible (4).


· Déposer le logement de la queue de soupape (3) en récupérant le ressort (6) et le joint (5).

· Extraire la soupape d’échappement (7) à l’aide de l’extracteur pour soupapes, voir 6.3.2.


COMPLETE

· Dévisser et retirer les deux vis de la soupape RAVE en récupérant les rondelles de serrage.

· Extraire du cylindre l’ensemble soupape d’échappement.

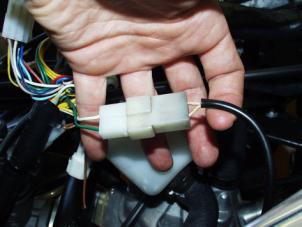

· Débrancher le connecteur de l’unité de commande du système.


· Dévisser et retirer les deux vis (8) du sous-cadre support de batterie.

· Déposer la soupape RAVE complète.
