5.1.        SCHEMA DU CIRCUIT

5.1.1.              SCHEMA DU CIRCUIT

La pompe centrifuge (à l'intérieur du moteur qui l'actionne) aspire le liquide de refroidissement de la partie inférieure du radiateur en l'envoyant aux canalisations internes du cylindre et de la culasse pour refroidir les parties internes du moteur. L'augmentation du volume du liquide de refroidissement (provoquée par la hausse de température) est compensée dans le vase d'expansion.

Vérifier les repères "LOW" et "FULL" pour établir s'il faut compléter l'appoint, voir * 2.10.1.

Pour des informations complémentaires sur le liquide de refroidissement, voir * 1.3.1.

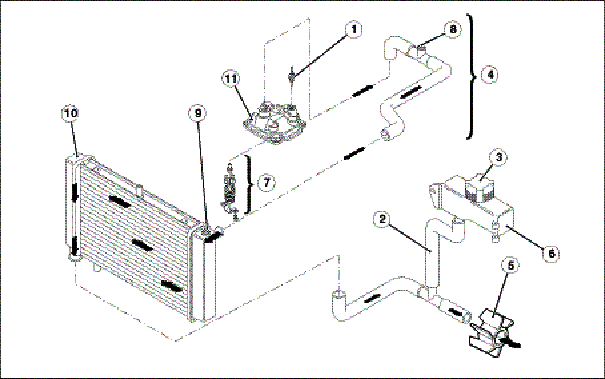

APRmo_RS125_I##5##t_0001_01.eps

Clé de lecture :



1.       Thermistance cylindre

2.       Tubulure de raccord vase - expansion

3.       Bouchon radiateur sans reniflard

4.       Durit radiateur - détendeur thermostatique

5.       Pompe centrifuge (aspiration)

6.       Vase d'expansion

7.       Manocontact 70°

8.       Raccord avec reniflard

9.       Reniflard sur radiateur

10.    Radiateur

11.    Couvercle tête de cylindre
