2.3.        ORDINATEUR MULTIFONCTIONS

2.3.1.              ORDINATEUR MULTIFONCTIONS



CLE DE LECTURE

1.       Bouton LAP

2.       Bouton MODE ()

3.       Bouton LOCK ()

4.       Bouton START ()

5.       Visu supérieure

6.       Visu inférieure



APRmo_RS125_I##2##t_0002_01.eps

DESCRIPTION DES FONCTIONS

·             Positionner sur “” le contacteur d’allumage (7).

·             La frappe en séquence du bouton  affiche les fonctions suivantes, dans l'ordre respectif :



TH2O
Température liquide de refroidissement en °C

VBAT
Tension de la batterie

TIME
Horloge digitale

LAP TIME
Chronomètre

APRmo_RS125_I##2##t_0003_01.eps

TH2O (température liquide de refroidissement)

·          A la première frappe de la touche fonction , la température en degrés centigrades (°C) du liquide de refroidissement (1) s'affiche en haut de la visu alors l'heure courante (2) s'affiche en bas.

·          A une température supérieure à 100°C la partie supérieure de la visu clignote, même si une fonction autre que “TH2O” devait se trouver rappelée.

·          A une température inférieure à 30°C, la visu affiche l'inscription “cold”.

·          Plage de lecture 0 ÷ 130°C.



ATTENTION

Si l'on dépasse la température maximum admise (130°C), le moteur pourrait être fort endommagé.

Si la visu affiche l'inscription “LLL”, il faudra contrôler la thermistance du liquide de refroidissement et/ou du circuit électrique de liaison.







APRmo_RS125_I##2##t_0004_01.eps

VBAT (tension batterie)

·          A la seconde frappe de la touche  la visu affiche la tension de la batterie (1), exprimée en volt.

·          Le système de recharge marche bien pourvu qu'à 4000 trs/mn la tension de la batterie, feu de croisement allumé, soit comprise entre 13 et 15 V.

·          En bas de la visu s'affiche l'heure courante (2).



APRmo_RS125_I##2##t_0005_01.eps

TIME (réglage heures / minutes)

·          Appuyer une troisième fois sur la touche fonction , pour afficher les heures et les minutes (1).

·          Pour les modifier, suivre les marches ci-dessous :

·          Appuyer sur la touche , le chiffre des heures commence à clignoter.

·          Appuyer sur la touche , pour augmenter la valeur.

·          Pour régler les minutes, appuyer sur la touche , le chiffre des minutes commence à clignoter.

·          Appuyer sur la touche, pour augmenter la valeur.

·          A ce stade, pour mémoriser l'introduction des heures et des minutes il faut

·          appuyer sur la touche centrale .



APRmo_RS125_I##2##t_0006_01.eps

LAP TIME (chronomètre)

·             Appuyer une quatrième fois sur la touche fonction  pour afficher la fonction “LAP TIME” (1), laquelle permet de chronométrer le temps de chaque tour de piste du véhicule ainsi que de mémoriser les données pour pouvoir les consulter par la suite.



APRmo_RS125_I##2##t_0007_01.eps

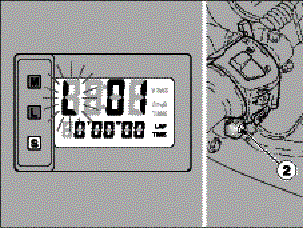

Méthodes d'utilisation pour la fonction “LAP TIME” (uniquement pour le cas de compétitions dans un lieu clos, hors de la circulation routière).

·             Pour initialiser l'ordinateur à la fonction de chronométrage, appuyer sur la touche .

·             Sur la visu l'inscription “L” (Lap) clignote.

·             Pour afficher le chronomètre, appuyer sur le bouton “LAP” (2), situé sur le demi-guidon de gauche.

·             Pour afficher le temps d'un tour, appuyer sur le bouton “LAP” (2) encore une fois.

·             Après la frappe de la touche “LAP” (2), le temps obtenu au tour précédent reste affiché pendant env. 15 secondes, après quoi l'affichage reprend la visualisation du temps courant.

·             Pour terminer le chronométrage, appuyer sur la touche .

IMPORTANT On peut obtenir jusqu'à un maximum de 10 mesurages. En tant que dernier mesurage la visu affiche “L 10”.

APRmo_RS125_I##2##t_0008_01.eps

Rappel des temps par tour (LAP MEMORY).

·             Pour rappeler les temps par tour, appuyer sur la touche .

·             La visu affiche l'inscription “Ld”.

·             Pour faire défiler les temps mémorisés sur un tour, appuyer sur le bouton “LAP” (2).

·             L'inscription “Ld 01” correspond au tour n° 1, “Ld 02” correspond au tour n° 2, et ainsi de suite.



APRmo_RS125_I##2##t_0009_01.eps

Effacement des données mises en mémoire.

·             Pour l'effacement des données mises en mémoire appuyer sur la touche  .

·             La visu affiche l'inscriptiom “L 10” ou “L 09” ou “L 08”, etc.

·             A ce stade, appuyer sur le bouton  et, en le tenant enfoncé, appuyer à la fois sur la touche au demi-guidon de gauche “LAP” (1).

·             De cette manière les données mises en mémoire seront irréparablement éliminées.



APRmo_RS125_I##2##t_0010_01.eps
